研究人员深入研究了利用X射线显微术的纳米线，透过这种方法，研究人员们能够确定如何设计纳米线使其得以提供最佳性能。这项研究结果发表在《ACS Nano》科学期刊。
纳米线大小约仅2微米高(μm；1μm是1/1000毫米)，直径约10-500纳米(nm，1nm约1/1000μm)。专为LED用的纳米线是由内部的氮化镓(GaN)核心以及外层氮化镓铟(InGaN)所组成，二者都是半导体材料。
这种二极管的光源有赖于存在两种材料之间的机械应变，而这种应变则大幅取决于两种材料层之间如何彼此接触。丹麦哥本哈根大学教授兼玻尔研究所所长Robert Feidenhansl解释，我们研究了多种采用X射线显微术的纳米线，甚至是原则上相同的纳米线，我们可以看到其间的差异及其相当不同的结构。
相关的研究是在位于德国汉堡的“德国电子同步加速器研究所”(DESY)电子同步加速器中利用纳米级X射线显微术进行。虽然这种方法相当耗时，而且结果通常十分有限或甚至仅能满足单一研究主题。然而，利用纳米级X射线的特殊设计，可使纳米线在过程中不至于被破坏，从而使研究人员得以顺利地同时测量一系列的纳米线。

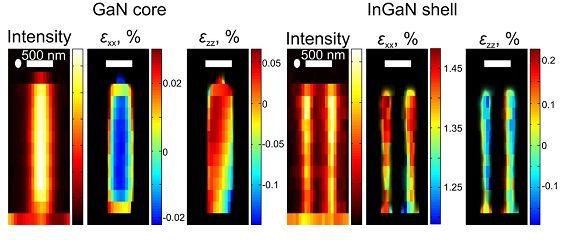

每个纳米线的X射线影像显示散射强度的分布，以及在氮化镓核心与氮化镓铟外层的机械应变。根据这种应变显示外层与核心完美契合
“我们测量了20种纳米线，而当我们看到影像时都非常讶异，因为你可以清楚地看到每一种纳米线的细节，包括核心与外层这两种结构。如果结构中有任何缺陷或略微弯曲，就无法正常运作。所以，我们可以准确地找出哪些是最优质的纳米线，而且具有最高效率的核心/外壳结构，”哥本哈根大学玻尔研究所“中子与X射线散射”研究小组的博士生Tomas Stankevic解释。
Robert Feidenhans’l则表示，纳米线将为LED带来更自然的光源，而且还将使用更低的功耗。此外，它们还可以应用于智能手机、电视机以及各种形式的照明中。
研究人员预计，这种纳米线LED照明可五年内实现商用化。
